在低溫介質（液氮、液氧、液化天然氣等）的汽化系統中，低溫汽化器結冰是普遍存在的技術難題。當 - 196℃的液氮或 - 183℃的液氧流經汽化器換熱管時，管外空氣中的水分會迅速凝結成霜，進而凍結成厚度可達 5-30mm 的冰層。冰層不僅會導致?lián)Q熱效率下降 30%-60%，還可能因凍脹力造成管體開裂、支架變形，甚至引發介質泄漏等安全事故。本文將全面剖析低溫汽化器的結冰機理，系統介紹主流除冰方法的技術特
在低溫介質（液氮、液氧、液化天然氣等）的汽化系統中，低溫汽化器結冰是普遍存在的技術難題。當 - 196℃的液氮或 - 183℃的液氧流經汽化器換熱管時，管外空氣中的水分會迅速凝結成霜，進而凍結成厚度可達 5-30mm 的冰層。冰層不僅會導致?lián)Q熱效率下降 30%-60%，還可能因凍脹力造成管體開裂、支架變形，甚至引發介質泄漏等安全事故。本文將全面剖析低溫汽化器的結冰機理，系統介紹主流除冰方法的技術特性與應用場景，并建立科學的除冰安全規范與預防體系。
一、低溫汽化器結冰機理與危害分級
1. 結冰形成的核心因素
低溫汽化器結冰本質是 "低溫誘導 - 水分遷移 - 相變固化" 的連續過程。汽化器換熱管表面溫度通常低于 - 100℃，與環境空氣形成 80-150℃的溫差，導致空氣中的水蒸氣在管表面瞬間凝華成霜（初始階段，霜層厚度＜2mm）；隨著運行時間延長，霜層逐漸堆積，且環境濕度＞60% 時，霜晶會吸附更多水分并凍結成致密冰層（厚度＞5mm）。此外，風速＜2m/s 的靜風環境會加劇冰層堆積 —— 風速過低時，管外空氣對流換熱減弱，凝結水分無法及時擴散，冰層生長速度可提升 2-3 倍。
2. 結冰危害的三級分類
- 輕度危害（冰層厚度 2-5mm）：換熱效率下降 10%-20%，汽化能力降低，出口介質溫度波動 ±3℃，多見于短時間間歇運行的小型汽化器（如實驗室用 10Nm3/h 汽化器）。
- 中度危害（冰層厚度 5-15mm）：換熱效率下降 30%-40%，汽化器進出口壓差增大 0.1-0.3MPa，部分換熱管因冰堵出現 "偏流" 現象，可能導致局部管體超壓（如工業用 50Nm3/h 空溫式汽化器）。
- 重度危害（冰層厚度＞15mm）：換熱效率下降 50% 以上，冰層凍脹力可達 20-30MPa，超過碳鋼換熱管的屈服強度（235MPa），易引發管體裂紋、法蘭密封失效，甚至支架結構變形，常見于高濕度環境下連續運行 72 小時以上的大型汽化器（如 200Nm3/h 液化天然氣汽化器）。
二、主流除冰方法技術特性與應用場景
（一）物理除冰技術：機械力作用下的冰層剝離
1. 機械振動除冰：適用于中小型管式汽化器
技術原理：通過氣動振動器（工作頻率 20-50Hz，振幅 1-3mm）或電磁振動器（功率 500-1500W）產生周期性機械力，使冰層與換熱管表面產生疲勞裂紋，利用冰層自身脆性實現剝離。
操作流程：
- 關閉汽化器進料閥，泄壓至 0.1MPa 以下，關閉出口閥；
- 將振動器固定于換熱管管束支架（每 1.5m 間距安裝 1 臺），調整振動頻率至 35-40Hz（碳鋼材質）或 25-30Hz（不銹鋼材質，避免共振損傷）；
- 分區域振動，每區域持續 10-15 秒，間隔 30 秒后重復，直至冰層脫落；
- 用壓縮空氣（0.4-0.6MPa）吹掃殘留碎冰，檢查管體有無劃痕。
適用場景：實驗室用小型汽化器（≤20Nm3/h）、空溫式汽化器管束（管徑＜50mm），尤其適合冰層厚度＜10mm 的輕度至中度結冰。
優缺點：無化學殘留、成本低（單臺振動器價格 800-2000 元），但可能損傷管體涂層（如鋁翅片），且不適用于彎曲密集的換熱管（如螺旋管式汽化器）。
2. 高壓水射流除冰：高效清除厚冰層
技術原理：采用超高壓水泵（壓力 15-30MPa，流量 50-150L/min）產生高速水流，通過扇形噴嘴（角度 30°-60°）形成水刀，直接沖擊冰層并剝離，配合 20-30℃的溫水可加速冰層融化（避免低溫管體遇冷水脆裂）。
關鍵參數控制：
- 噴射距離：保持 150-300mm（過近易損傷管體，過遠降低沖擊力）；
- 移動速度：50-100mm/s（冰層厚度＞15mm 時降至 30mm/s）；
- 水溫控制：碳鋼材質≥15℃，不銹鋼材質≥5℃，溫差≤40℃（防止熱沖擊）。
適用場景：工業用大型汽化器（≥50Nm3/h）、翅片管式汽化器（冰層厚度 10-30mm），尤其適合戶外安裝的空溫式汽化器（如液化天然氣加氣站設備）。
配套設備：高壓水管（耐溫 - 20℃至 80℃，耐壓 40MPa）、防爆型水泵（用于易燃易爆介質汽化器），單套設備價格 1.5-5 萬元。

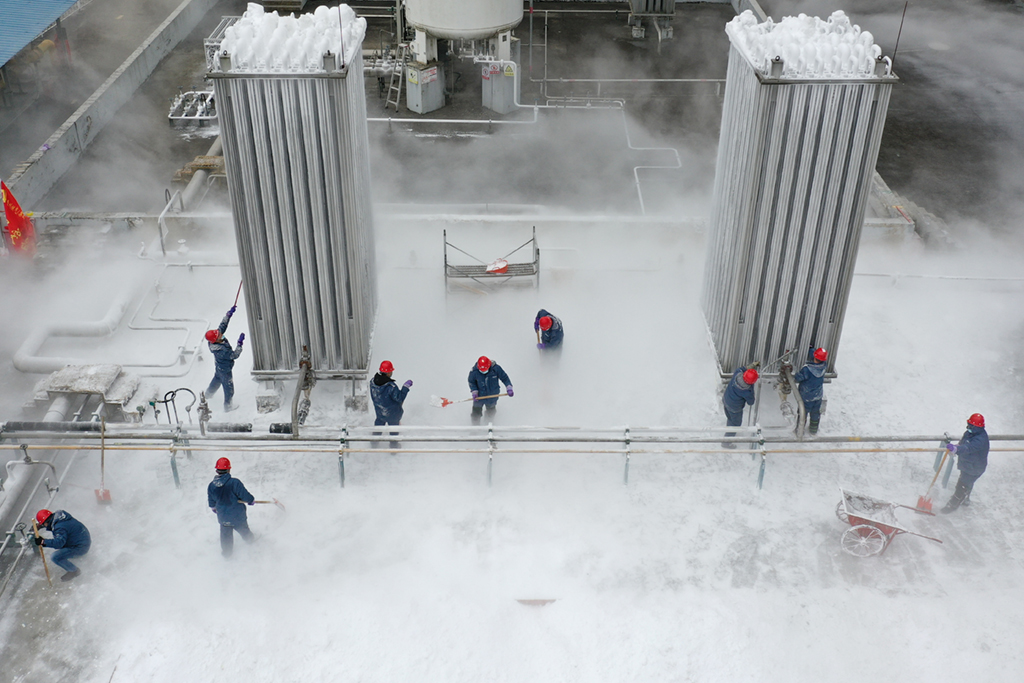

3. 人工機械除冰：應急場景下的輔助手段
操作規范：
- 工具選擇：塑料刮板（硬度＜50HRC，避免劃傷管體）、木錘（重量＜1kg，敲擊力≤50N），禁止使用鋼制工具直接敲擊；
- 操作順序：從汽化器頂部向下清理，先清除管束間隙冰層，再處理管體表面，避免碎冰堆積堵塞底部疏水孔；
- 安全防護：穿戴防低溫手套（耐 - 196℃）、防沖擊護目鏡，站在防滑平臺上操作（冰層融化易導致地面濕滑）。
適用場景：突發結冰故障（如傳感器失靈導致冰層驟增）、小型汽化器局部結冰（如法蘭連接處），冰層厚度＜8mm 時效率較高。
（二）化學除冰技術：低溫下的冰層溶解
1. 環保型除冰劑噴淋：無腐蝕的高效溶解
主流除冰劑選型：
- 丙二醇溶液（濃度 30%-50%）：冰點 - 25℃至 - 40℃，無腐蝕性（對碳鋼腐蝕率＜0.02mm / 年），適用于醫療、食品行業汽化器（如液氮生物樣本汽化系統）；
- 醋酸鉀溶液（濃度 40%-60%）：冰點 - 30℃至 - 55℃，生物降解率＞90%，適合戶外環保要求高的場景（如濕地公園周邊汽化站）；
- 氯化鈣溶液（濃度 20%-30%）：成本低（約 1.2 元 /kg），但對碳鋼腐蝕率＞0.1mm / 年，需配合緩蝕劑（如苯并三氮唑，添加量 0.1%）使用。
操作流程：
- 按比例配制除冰劑溶液（如 50% 丙二醇溶液，冰點 - 36℃），加熱至 10-15℃；
- 用低壓噴霧器（壓力 0.3-0.5MPa）均勻噴淋于冰層表面，每平方米用量 0.5-1L；
- 靜置 5-15 分鐘（冰層厚度每增加 5mm 延長 5 分鐘），待冰層溶解后用清水沖洗管體（避免除冰劑殘留）。
注意事項：禁止用于不銹鋼 304 材質汽化器（醋酸鉀可能引發應力腐蝕），且需收集沖洗廢水（符合 GB 8978-1996 排放標準）。
2. 固態除冰劑涂抹：局部小面積結冰處理
產品特性：采用粉末狀尿素與氯化鈉復配物（比例 7:3），添加緩蝕劑與黏合劑，可直接涂抹于冰層表面，通過滲透壓破壞冰晶體結構，溶解速度約 0.5mm/min（25℃環境下）。
適用場景：汽化器閥門、法蘭等連接部位的局部結冰（面積＜0.5㎡），如液氧汽化器的緊急切斷閥結冰。
局限性：溶解后易產生鹽分殘留，需及時清理（否則低溫下可能再次凍結成鹽冰，硬度更高），且不適用于食品接觸類汽化器。
（三）熱氣流除冰技術：利用熱能融化冰層
1. 熱風循環除冰：均勻加熱的安全方案
系統構成：熱風發生器（燃油或電加熱，出口溫度 50-80℃，風量 100-500m3/h）、導流風罩（覆蓋汽化器管束，減少熱量損失）、溫度控制系統（實時監測管體溫度，避免超溫）。
操作要點：
- 加熱速率：控制在 5-10℃/min（碳鋼材質）、8-15℃/min（不銹鋼材質），防止管體熱脹冷縮開裂；
- 溫度上限：碳鋼≤60℃，不銹鋼≤80℃（避免翅片涂層老化）；
- 氣流分布：采用多風口導流（每平方米管束 1 個風口），確保熱風均勻覆蓋，避免局部過熱。
適用場景：低溫液體儲配站的大型汽化器（如 100Nm3/h 液氮汽化器）、冬季嚴寒地區（-20℃以下）的汽化設備，尤其適合冰層厚度 5-20mm 的中度結冰。
能耗指標：電加熱型功率 30-100kW，每小時耗電量約 25-80 度；燃油型（柴油）耗油量 5-15L/h，運行成本約 30-100 元 /h。
2. 蒸汽噴射除冰：高溫快速融冰
技術原理：利用 0.3-0.6MPa 的飽和蒸汽（溫度 133-158℃）通過多孔噴射管（孔徑 2-5mm，間距 50mm）形成蒸汽幕，直接接觸冰層并釋放潛熱，融化速度可達 2-5mm/min（是熱風除冰的 3-5 倍）。
安全控制：
- 蒸汽壓力：嚴禁超過 0.8MPa（防止管體過熱變形）；
- 噴射角度：與管體呈 45° 角（避免蒸汽直接沖擊管體焊縫）；
- 排水設計：在汽化器底部設置集水槽，及時排出融冰水（防止二次凍結）。
適用場景：工業廠區內有蒸汽源的汽化器（如化工廠的液氨汽化器）、冰層厚度＞15mm 的重度結冰緊急處理，單次除冰時間可控制在 30-60 分鐘（200Nm3/h 汽化器）。
（四）智能除冰技術：自動化與預判式除冰
1. 電伴熱自動除冰系統：精準溫控的主動防護
系統組成：
- 低溫電伴熱帶（功率 10-30W/m，耐溫 - 60℃至 105℃，如自限溫伴熱帶）；
- 溫度傳感器（PT1000，精度 ±0.5℃，安裝于換熱管表面）；
- 智能控制器（可設置溫度閾值，如管體溫度＜-80℃且濕度＞65% 時啟動伴熱）。
工作邏輯：
- 傳感器實時監測管體溫度與環境濕度，數據傳輸至控制器；
- 當檢測到結冰條件（溫度＜-70℃+ 濕度＞60%）時，自動啟動伴熱，維持管體溫度在 - 50℃至 - 60℃（既避免結冰，又不影響汽化效率）；
- 冰層融化后，溫度回升至 - 40℃時自動停止伴熱，實現節能運行（能耗比持續加熱降低 40%）。
適用場景：精密儀器配套汽化器（如半導體行業的液氮汽化系統）、無人值守的偏遠站點汽化設備（如天然氣長輸管道增壓站），初期投入較高（每米伴熱帶成本 80-150 元，含安裝），但長期運維成本低。
2. 超聲波除冰：無接觸式的高頻振動融冰
技術原理：通過超聲波發生器（頻率 20-40kHz，功率 500-2000W）產生高頻機械波，傳遞至換熱管內部，使管體與冰層接觸面產生微觀振動（振幅 5-10μm），破壞冰層附著力，同時加速分子運動促進融化，除冰效率可達 0.8-1.2mm/min。
核心優勢：
- 無機械損傷：無需接觸管體，可用于薄壁換熱管（厚度＜3mm）；
- 穿透性強：可清除管束深層間隙的結冰（間隙＜5mm）；
- 智能聯動：可與液位傳感器、壓力傳感器聯動，當檢測到汽化效率下降 10% 時自動啟動。
當前應用：主要用于高端醫療汽化設備（如核磁共振儀配套液氮汽化器）、航空航天領域的低溫流體汽化系統，設備價格較高（單臺發生器 5-15 萬元），尚未大規模普及。
三、除冰作業安全規范與風險防控
1. 前期準備階段的安全核查
- 設備狀態確認：關閉汽化器進料閥，通過泄壓閥將內部壓力降至 0.05MPa 以下，打開排空閥釋放殘留介質（如液氮需完全汽化，避免液態介質泄漏凍傷）；
- 環境評估：檢測作業區域氧氣濃度（液氧汽化器周邊需≥19.5%，防止缺氧）、可燃氣體濃度（液化天然氣汽化器周邊需＜爆炸下限的 10%），設置警戒區（半徑 5-10m）；
- 工具檢查：高壓水射流設備需測試壓力穩定性（連續運行 5 分鐘無壓力波動），電伴熱系統需絕緣檢測（絕緣電阻≥10MΩ），化學除冰劑需核對成分表（避免與設備材質沖突）。
2. 作業過程中的風險控制
- 人員防護：全員穿戴防低溫防護服（耐 - 196℃）、防沖擊安全帽、防化靴（化學除冰時），攜帶便攜式氣體檢測儀（實時監測介質泄漏）；
- 溫度控制：熱氣流除冰時，采用分段加熱方式（每加熱 10℃暫停 5 分鐘，使管體溫度均勻），禁止直接加熱低溫狀態的管體（溫差＞50℃易引發裂紋）；
- 應急措施：配備應急洗眼器（距作業點＜15m）、急救箱（含凍傷藥膏、止血帶），現場準備氮氣或干燥空氣瓶（用于驅散泄漏的可燃氣體）。
3. 后期驗收與維護
- 設備檢測：除冰后用內窺鏡檢查換熱管內部有無損傷（如裂紋、腐蝕），測試汽化器氣密性（壓力 0.2MPa，保壓 30 分鐘壓降≤0.005MPa）；
- 殘留清理：化學除冰后需用清水沖洗 3 次以上，檢測管體表面 pH 值（6-8，呈中性），避免除冰劑殘留導致腐蝕；
- 記錄歸檔：記錄除冰時間、方法、冰層厚度、消耗材料、設備狀態等信息，建立除冰作業臺賬（便于后續優化方案）。
四、結冰預防策略與長效管理
1. 設備設計階段的優化
- 結構改進：采用翅片管間距≥15mm 的設計（減少冰層堆積空間），在汽化器底部設置加熱盤管（冬季可通入 50℃熱水防冰）；
- 材料選擇：換熱管采用耐低溫不銹鋼（如 316L，低溫沖擊韌性≥100J），表面噴涂聚四氟乙烯涂層（降低冰層附著力，冰層剝離力下降 40%）；
- 氣流優化：在汽化器周邊設置導風板（引導風速 1-2m/s 的氣流），避免靜風環境，同時安裝防雨罩（減少雨雪直接接觸管體）。
2. 運行過程中的動態監測
- 參數監控：實時監測汽化器進出口溫差（正常范圍 5-15℃，溫差增大 20% 提示可能結冰）、介質流量（流量下降 15% 需排查冰層）、管體表面溫度（低于 - 70℃且濕度＞60% 時預警）；
- 定期巡檢：每日檢查管體表面霜層厚度（＞2mm 時記錄，＞5mm 時安排除冰），每周清理汽化器周邊雜物（避免堵塞氣流通道）；
- 季節調整：冬季（環境溫度＜0℃）縮短巡檢間隔（從每日 1 次改為每 4 小時 1 次），啟用伴熱系統（維持管體溫度＞-60℃）。
3. 智能化預防體系建設
- 數據聯動：將汽化器運行數據（溫度、壓力、流量）接入物聯網平臺，通過 AI 算法預測結冰時間（誤差＜2 小時），提前推送除冰提醒；
- 自動調控：在汽化器入口安裝溫度調節閥，當環境溫度＜-10℃時，自動通入少量熱介質（如 50℃的熱水），提高管體基礎溫度；
- 遠程監控：對于偏遠站點，采用無人機巡檢（搭載紅外熱像儀，可識別管體溫度異常區域），配合遠程控制的伴熱系統，實現無人化防冰。
五、技術趨勢與未來展望
當前低溫汽化器除冰技術正朝著 "智能化、低能耗、無損傷" 方向發展。一方面，AI 預測性除冰將成為主流 —— 通過分析歷史運行數據（環境溫度、濕度、介質流量）與結冰規律，建立個性化除冰模型，實現 "按需除冰"（如液化天然氣汽化器可根據用氣負荷調整除冰頻率），預計到 2030 年，智能除冰系統的市場滲透率將超過 50%。另一方面，新型除冰材料與結構不斷涌現，如納米超疏水涂層（冰層附著力下降 60% 以上）、自修復式伴熱帶（局部破損后可自動密封）、可伸縮式換熱管（通過管體伸縮實現冰層剝離），這些技術將大幅降低除冰作業的復雜度與成本。
對于用戶而言，除冰方法的選擇需遵循 "場景適配、成本最優、安全第一" 的原則：實驗室小型汽化器優先選擇機械振動或人工除冰；工業大型汽化器推薦高壓水射流或熱風循環除冰；醫療、食品等特殊行業應采用環保型化學除冰或電伴熱除冰；無人值守站點則需部署智能除冰系統。同時，加強結冰預防措施（如優化設備設計、動態監測），可從源頭減少結冰頻率，實現 "預防為主、除冰為輔" 的長效管理，保障低溫汽化系統的穩定、高效運行。
